Biến trở (potentiometer, trimmer) là linh kiện thay đổi được giá trị điện trở bằng cách vặn hoặc trượt, dùng để chỉnh ngưỡng, chỉnh độ sáng, âm lượng, hiệu chuẩn mạch đo…

Trong thực tế có 3 nhóm rất hay gặp:

• Biến trở vuông (trimmer 1 vòng)
• Biến trở tinh chỉnh đa vòng (3296…)
• Biến trở xoay dạng “volume” như hình

Bên dưới mình phân tích từng loại, rồi làm bảng so sánh để các bạn dễ chọn cho project IoT & các mạch đo như INA226.

1. Biến trở vuông – trimmer 1 vòng

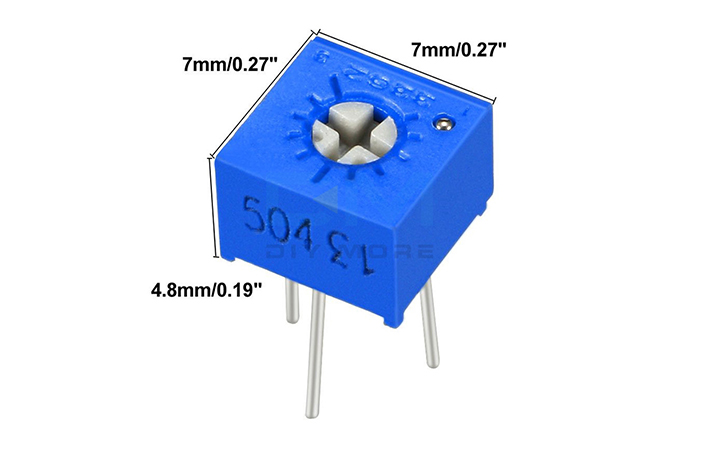

Đây là loại “biến trở vuông” xanh.

Đặc điểm

• Dạng khối vuông nhỏ, 3 chân, cắm xuyên lỗ (THT).
• Chỉnh bằng tua vít, thường 1 vòng (khoảng 270°).
• Có nhiều giá trị: 100R, 500R, 1K, 5K, 10K, 50K, 100K, 500K, 1M…

Ưu điểm

• Giá rẻ, dễ mua, kích thước nhỏ gọn.
• Thay đổi nhanh → tiện cho các điểm chỉnh “ước lượng”: độ sáng, độ nhạy cảm biến, ngưỡng báo đơn giản.

Nhược điểm

• Độ mịn thấp (1 vòng nên xoay nhẹ đã nhảy khá nhiều).
• Dễ bị lệch nếu board bị rung, hoặc vô tình chạm tua vít.
• Không phù hợp các mạch cần hiệu chuẩn chính xác, đo lường “nghiêm túc”.

2. Biến trở tinh chỉnh đa vòng – Bourns 3296…

Đây là loại “biến trở tinh chỉnh” xanh cao hơn, đầu vặn màu vàng.

Đặc điểm

• Thân chữ nhật, 3 chân THT.
• Đa số là đa vòng (multi-turn, thường 10 vòng) → xoay rất nhiều vòng mới hết hành trình.
• Giá trị tương tự biến trở vuông: 100R, 200R, 500R, 1K, 2K, 5K, 10K, 20K, 50K, 100K, 200K, 500K, 1M, 2M…

Ưu điểm

• Chỉnh rất mịn, chính xác: mỗi lần xoay chỉ thay đổi một lượng rất nhỏ.
• Ổn định tốt hơn, khó bị lệch khi va chạm nhẹ hay rung.
• Rất phù hợp cho:
  • Hiệu chuẩn mạch đo dòng/áp với INA226, INA219…
  • Chỉnh offset, gain của op-amp.
  • Chỉnh điện áp tham chiếu, ngưỡng so sánh chính xác.

Nhược điểm

• Giá cao hơn biến trở vuông.
• Chiều cao lớn hơn một chút.
• Xoay lâu hơn nếu chỉ cần chỉnh “cho có” (vì phải quay nhiều vòng).

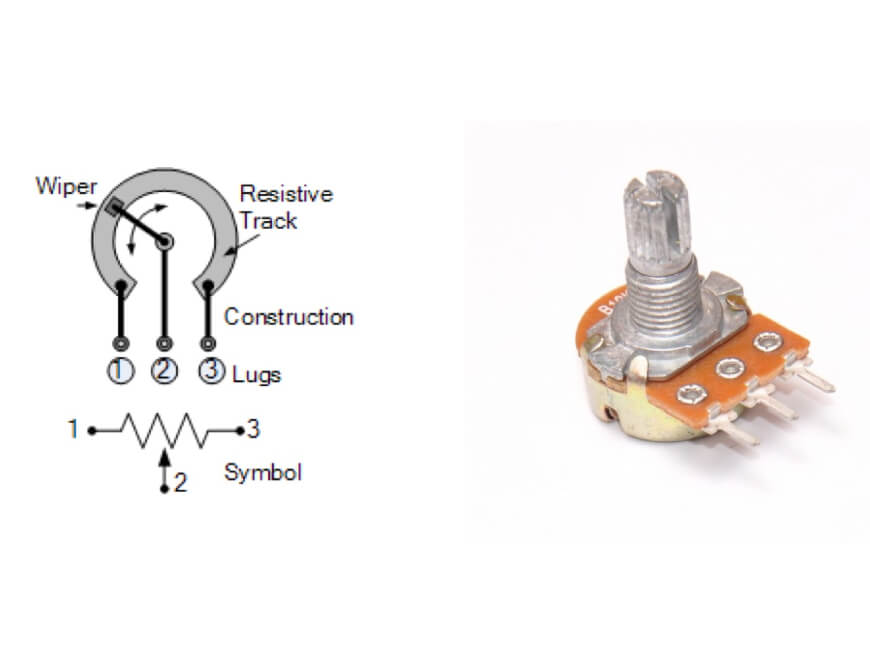

3. Biến trở xoay – loại volume như trong hình

Biến trở xoay 3 chân panel mount.

Đặc điểm

• Thường gọi là biến trở xoay (rotary potentiometer).
• Có cốt trục (shaft) nhô lên để gắn núm vặn (knob), phía dưới là 3 chân.
• Thường gắn lên mặt panel/thùng máy, siết chặt bằng đai ốc → người dùng cuối có thể vặn trực tiếp.
• Giá trị phổ biến: 500R, 1K, 5K, 10K, 50K, 100K, 500K, 1M…
• Có 2 kiểu đặc tuyến:
  • Linear (B): điện trở thay đổi tuyến tính theo góc quay → dùng cho mạch điều khiển thông số thông thường.
  • Log/A (Audio): thay đổi dạng loga → dùng cho volume audio, cảm giác tai người dễ chịu hơn.

Ưu điểm

• Rất tiện cho người dùng vặn trực tiếp (volume, độ sáng, tốc độ quạt…).
• Cảm giác tay tốt, dễ điều chỉnh nhiều lần trong quá trình sử dụng.
• Dễ gắn lên vỏ hộp, mặt trước thiết bị.

Nhược điểm

• Độ chính xác không cao bằng biến trở đa vòng (thường cũng chỉ 1 vòng).
• Chiếm diện tích cơ khí lớn hơn (cần chừa chỗ cho núm vặn).
• Không tiện cho các mạch cần hiệu chuẩn 1 lần rồi “để đó”, vì dễ bị người dùng vô tình xoay lệch.

4. Bảng so sánh nhanh 3 loại biến trở

Tiêu chí	Biến trở vuông (trimmer)	Biến trở tinh chỉnh (đa vòng)	Biến trở xoay (volume)
Kiểu chỉnh	1 vòng, tua vít	Đa vòng (thường 10 vòng)	1 vòng, vặn tay bằng núm
Độ mịn, độ chính xác	Trung bình	Rất cao, chỉnh rất mịn	Trung bình
Ổn định sau khi hiệu chỉnh	Trung bình	Tốt, khó bị lệch	Dễ bị xoay nhầm
Vị trí lắp	Trên PCB, chỉnh bằng tua vít	Trên PCB, hiệu chuẩn trong xưởng	Gắn mặt panel/vỏ thiết bị
Ứng dụng điển hình	Chỉnh ngưỡng đơn giản, demo	Hiệu chuẩn mạch đo, reference	Volume audio, độ sáng, tốc độ quạt…
Giá thành	Rẻ nhất	Cao nhất trong 3 loại	Trung bình

5. Sơ đồ chân & cách nối biến trở

Dù là biến trở vuông, tinh chỉnh hay biến trở xoay, đa số đều có 3 chân giống nhau:

• Chân 1: Đầu cố định thứ nhất (gọi tạm là A)
• Chân 2: Wiper – chân quét, giá trị thay đổi theo góc xoay (W)
• Chân 3: Đầu cố định thứ hai (B)

5.1. Nguyên tắc chung

1) Dùng như mạch phân áp (voltage divider) – cách phổ biến nhất

• Chân 1 (A) → nối VCC (3.3V / 5V)
• Chân 3 (B) → nối GND
• Chân 2 (W) → ngõ ra: đưa vào ADC của ESP32/Arduino, vào input op-amp, hoặc chân REF/SET của IC.

Khi xoay biến trở:

• Điện áp tại chân W sẽ thay đổi từ 0V → VCC (gần tuyến tính nếu loại linear).
• Rất phù hợp làm núm chỉnh volume, độ sáng, ngưỡng báo, tốc độ quạt,…

2) Dùng như biến trở 2 chân (variable resistor)

• Chọn chân 2 (W) và một trong hai chân 1 hoặc 3, bỏ chân còn lại.
• Khi xoay, giá trị điện trở giữa 2 chân đó thay đổi từ ~0Ω tới đúng giá trị danh định (1K, 10K…).
• Thường dùng để chỉnh dòng qua LED, dòng cảm biến, gain của op-amp (Rfeedback).

5.2. Sơ đồ chân minh hoạ

a) Biến trở vuông / tinh chỉnh (nhìn từ phía chân)

[ A ] [ W ] [ B ]
 1      2     3

• Thường 3 chân thẳng hàng.
• Chân giữa luôn là Wiper (2).
• Hai chân ngoài là A và B (đầu cố định).

b) Biến trở xoay (nhìn từ phía chân, trục quay hướng lên)

Tuỳ model, nhưng đa số cũng:

A   W   B
1   2   3

Lưu ý: Một số loại có thứ tự ngược lại nếu nhìn từ mặt trước panel. Khi thiết kế chính thức, nên đo nhanh bằng đồng hồ:

• Đo điện trở giữa 2 chân cố định → luôn là giá trị danh định (10K, 100K…).
• Chân còn lại chính là Wiper.

5.3. Ví dụ nối với ESP32/Arduino

Ví dụ: biến trở 10K làm núm chỉnh ngưỡng cho ESP32

• Chân 1 (A) → 3.3V
• Chân 3 (B) → GND
• Chân 2 (W) → GPIO34 (ADC1_CH6) của ESP32
• Trong code:
  • analogRead(W) sẽ trả về giá trị 0–4095 tương ứng 0–3.3V.
  • Dùng để chỉnh ngưỡng kích relay, độ sáng LED, ngưỡng cảnh báo INA226,…

Tip: Để tránh nhiễu ADC, nên dùng biến trở 5K–20K và thêm tụ 100nF từ chân W xuống GND.

6. Nên dùng loại nào cho từng tình huống?

Dự án đo lường / lab với INA226, cảm biến dòng/áp chính xác

• Shunt chính: luôn dùng điện trở công suất chuẩn, KHÔNG dùng biến trở làm shunt.
• Nếu cần bù sai số/hiệu chuẩn:
  • Dùng biến trở tinh chỉnh đa vòng 3296 ở phần chia áp, offset, hoặc bù nhỏ song song/tựa shunt.
  • Sau khi chỉnh xong có thể đánh dấu vị trí, hạn chế chỉnh lại.

Module cảm biến, sản phẩm volume đơn giản

• Muốn người dùng tự xoay: chọn biến trở xoay gắn panel (ví dụ chỉnh độ sáng, âm lượng, tốc độ quạt, ngưỡng còi…).

Demo nhanh, prototype IoT

• Cần chỉnh nhanh trên board: dùng biến trở vuông cho rẻ và gọn, chấp nhận độ chính xác vừa phải.

7. Kinh nghiệm chọn biến trở cho IoTLabs

• Mạch sản phẩm cuối + người dùng không can thiệp
  → Dùng trimmer vuông hoặc đa vòng đặt trong vỏ, chỉ kỹ sư mới mở ra chỉnh.
• Mạch cần hiệu chuẩn chính xác (tool lab, module đo INA226)
  → Ưu tiên đa vòng 3296, sau đó ghi lại giá trị trong tài liệu/firmware.
• Thiết bị hướng tới user xoay thường xuyên (bàn điều khiển, bộ khuếch đại, demo kiosk…)
  → Dùng biến trở xoay, có thể chọn loại log (A) cho volume audio, loại linear (B) cho các thông số khác.
