Giới thiệu

Bài 14 trình bày một dự án thực tế với ESP32-S3-DevKitC N16R8 CAM: Camera an ninh mini. Thiết bị sẽ chụp ảnh (snapshot) khi xảy ra sự kiện, lưu vào thẻ microSD và có thể xem lại qua WiFi. Bài này tập trung vào tư duy thiết kế, độ ổn định và khả năng chạy lâu dài.

Mục tiêu bài học

Sau bài này, bạn sẽ:

Hiểu mô hình camera an ninh chụp ảnh theo sự kiện
Biết cách thiết kế luồng xử lý ít tốn bộ nhớ
Xây dựng hệ thống snapshot ổn định, chạy 24/7
Biết cách mở rộng thêm cảm biến hoặc AI sau này

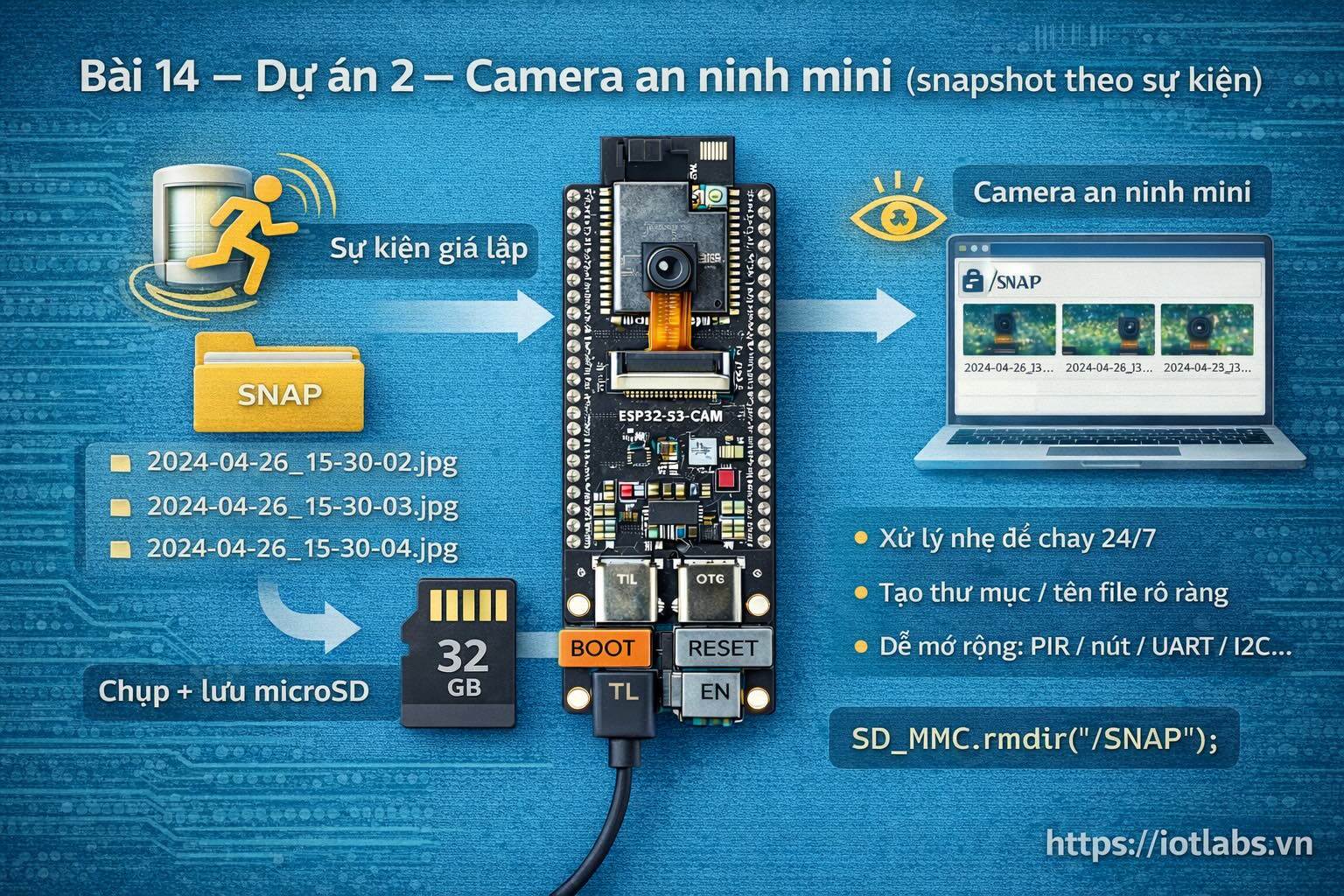

Tổng quan dự án Camera an ninh mini

Khác với camera stream liên tục, camera an ninh mini chỉ chụp ảnh khi cần, ví dụ:

Theo thời gian định kỳ (giả lập sự kiện)
Theo nút bấm
Theo tín hiệu ngoại vi (PIR, công tắc, UART, I2C)

Cách này giúp:

Giảm tải PSRAM và heap
Tiết kiệm điện
Tăng độ ổn định khi chạy lâu

Kiến trúc tổng thể

Luồng hoạt động cơ bản:

ESP32-S3 khởi động
Khởi tạo camera + microSD
Chờ sự kiện xảy ra
Chụp ảnh
Lưu file vào microSD
Ghi log (nếu cần)
Quay về chế độ chờ

Các loại sự kiện có thể áp dụng

Sự kiện giả lập (để test)

Chụp ảnh mỗi 30 giây / 1 phút

Sự kiện bằng nút bấm

Nhấn nút → chụp ảnh

Sự kiện bằng cảm biến

PIR phát hiện chuyển động
Công tắc cửa
Tín hiệu từ MCU khác qua UART/I2C

Trong bài này, chúng ta dùng sự kiện giả lập bằng timer để dễ theo dõi và debug.

Quy ước đặt tên file và thư mục

Cấu trúc đề xuất:

/snapshots/
  2025-01-01/

Quy ước tên file:

Có tiền tố IMG_
Tăng dần theo số thứ tự
Tránh trùng tên và dễ duyệt

Khởi tạo camera (nhắc lại)

Sử dụng camera_config_t giống Bài 09 và Bài 10, ưu tiên:

Frame size: SVGA hoặc VGA
jpeg_quality: 12–15
fb_count: 2 (nếu có PSRAM)

Code ví dụ hoàn chỉnh: Camera an ninh mini

#include <Arduino.h>
#include "esp_camera.h"
#include "FS.h"
#include "SD_MMC.h"

unsigned long lastShot = 0;
const unsigned long SNAP_INTERVAL = 30000; // 30 giây
int imageIndex = 0;

void setup() {
  Serial.begin(115200);

  // Khởi tạo SD
  if (!SD_MMC.begin()) {
    Serial.println("Không thể khởi tạo SD_MMC");
    return;
  }

  // Khởi tạo camera (giả lập, cần map đúng GPIO thực tế)
  camera_config_t config;
  config.ledc_channel = LEDC_CHANNEL_0;
  config.ledc_timer = LEDC_TIMER_0;
  config.xclk_freq_hz = 20000000;
  config.pixel_format = PIXFORMAT_JPEG;
  config.frame_size = FRAMESIZE_SVGA;
  config.jpeg_quality = 12;
  config.fb_count = 2;

  if (esp_camera_init(&config) != ESP_OK) {
    Serial.println("Camera init thất bại");
    return;
  }

  Serial.println("Camera an ninh mini sẵn sàng");
}

void loop() {
  unsigned long now = millis();

  if (now - lastShot >= SNAP_INTERVAL) {
    lastShot = now;
    takeSnapshot();
  }
}

void takeSnapshot() {
  camera_fb_t *fb = esp_camera_fb_get();
  if (!fb) {
    Serial.println("Chụp ảnh thất bại");
    return;
  }

  String path = "/snapshots/IMG_" + String(imageIndex++) + ".jpg";
  File file = SD_MMC.open(path, FILE_WRITE);
  if (!file) {
    Serial.println("Không mở được file");
    esp_camera_fb_return(fb);
    return;
  }

  file.write(fb->buf, fb->len);
  file.close();

  Serial.println("Đã lưu: " + path);
  esp_camera_fb_return(fb);
}

Lưu ý để chạy ổn định lâu dài

Không chụp ảnh quá liên tục
Giảm frame size nếu thấy reset
Đảm bảo nguồn cấp ổn định (dòng đủ)
Test camera độc lập trước khi kết hợp WiFi

Hướng mở rộng trong tương lai

Kết hợp PIR để chụp theo chuyển động
Gửi ảnh qua WiFi / MQTT
Thêm AI nhận diện (người, vật thể)
Kết hợp Xiaozhi AI
